대시보드
대시보드는 위젯을 통해 변수의 값을 읽고 쓰는 모니터링·제어 화면입니다.
일반
대시보드에서는 다양한 타입의 위젯으로 변수의 값을 읽거나 쓸 수 있으며, 인터넷을 통해 어디서나 컨트롤러를 모니터링하고 제어할 수 있습니다.
- 하나의 프로젝트에 여러 개의 대시보드를 만들 수 있습니다.
- 다양한 타입의 위젯을 사용할 수 있습니다.
- 드래그 앤 드롭으로 위젯의 크기와 위치를 자유롭게 변경할 수 있습니다.
좌측 메뉴에서 대시보드를 추가하고 이름을 입력합니다. 편집, 복제, 삭제도 좌측 메뉴에서 수행하며, 삭제한 대시보드는 휴지통으로 이동합니다.
선택 모드 / 클립보드
로직과 동일한 방식으로 여러 위젯을 한 번에 선택하여 복제, 삭제, 복사, 잘라내기, 붙여넣기할 수 있습니다. 다른 대시보드로도 붙여넣을 수 있으며, 단축키는 로직의 블록 선택 모드와 같습니다(4부).
위젯
위젯은 변수의 값을 실시간으로 읽거나 쓰는 타일 형태의 컴포넌트입니다. 우측 상단의 + 추가에서 위젯 타입을 선택하여 추가하고, 위젯에 연결할 변수를 선택합니다. 위젯마다 연결할 수 있는 변수 타입이 정해져 있습니다.
위젯 타입

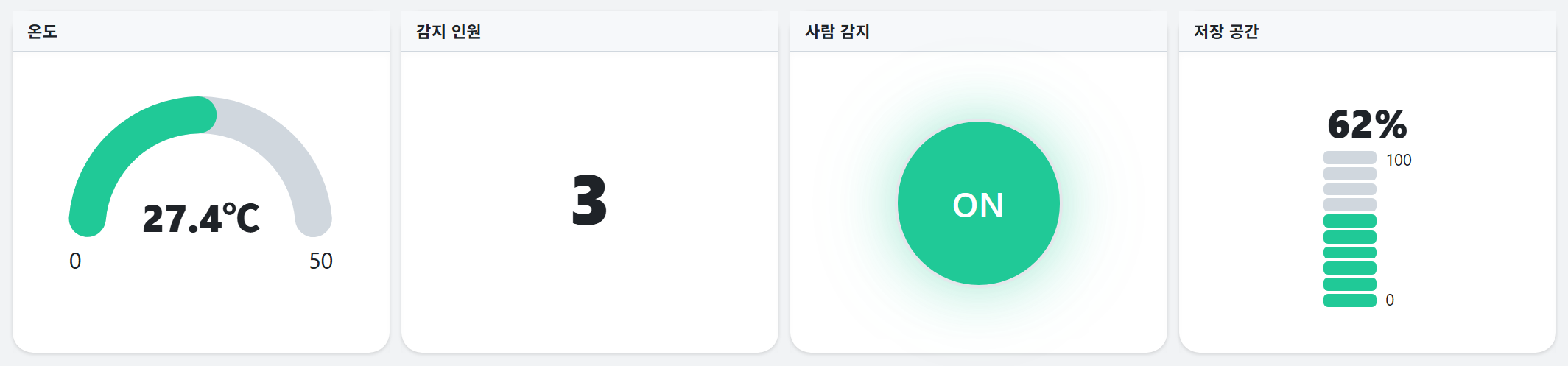

| 위젯 | 설명 | 변수 타입 |
|---|---|---|
| 값 | 변수 값을 텍스트로 표시합니다. 위젯별로 폰트 크기를 조절할 수 있습니다. | 모든 타입 |
| LED | 디지털 변수의 값을 켜짐/꺼짐 상태로 표시합니다. | 디지털 |
| 게이지 | 숫자 값을 게이지 형태로 표시합니다. 최소/최대값과 단위를 설정할 수 있습니다. | 숫자 |
| 스위치 | 클릭하여 디지털 변수의 값을 켬/끔으로 전환합니다. | 디지털 |
| 푸시버튼 | 누르는 동안 켬, 놓으면 끔 상태가 됩니다. | 디지털 |
| 슬라이더 | 슬라이더를 이동하여 숫자 값을 변경합니다. 스텝 크기로 한 단계에 변경되는 값을 설정합니다. | 숫자 |
| 값 입력 | 값을 직접 입력하여 변수를 변경합니다. | 숫자, 텍스트, 날짜, 시간, 시간길이, 바이트배열 |
| 색상 표시 | 색상 변수의 값을 색상으로 표시합니다. | 색상 |
| 색상 입력 | 팔레트 또는 HEX/RGB/HSV 값으로 색상 변수를 변경합니다. | 색상 |
| 카메라 | 카메라의 실시간 영상을 표시합니다. | - |
| 드롭다운 | 표시 텍스트와 값을 짝지어 정의한 옵션 목록에서 선택하여 변수에 씁니다. 옵션의 순서는 드래그로 변경합니다. | 모든 타입 |
| 스텝 컨트롤 | +/- 버튼으로 숫자 값을 단계적으로 증감합니다. 범위, 증감 단위, 순환 여부를 설정할 수 있으며 버튼을 길게 누르면 자동으로 반복됩니다. | 숫자 |
| 레벨바 | 숫자 값을 10개의 세그먼트 막대로 표시합니다. 가로/세로 방향을 지원하며 최소·최대값 라벨이 표시됩니다. | 숫자 |
| 미디어 | 변수 값에 따라 서로 다른 이미지를 표시합니다. 값과 이미지를 짝지은 조건부 미디어 표로 설정하며, 일치하는 값이 없을 때 표시할 기본 미디어를 지정할 수 있습니다. | 모든 타입 |
| 이미지 버튼 | On/Off 상태별로 지정한 이미지를 사용하는 푸시버튼입니다. 이미지는 업로드한 파일에서 선택합니다. | 디지털 |
| 조이스틱 | 드래그로 X·Y 두 축의 값을 동시에 제어합니다. 중앙 복귀 모드와 축 반전을 지원합니다. | 숫자 2개 |
| 차트 | 변수 값의 변화를 실시간 차트로 표시합니다. 여러 변수를 한 차트에 함께 표시할 수 있으며 선과 계단 두 가지 그래프 형식을 지원합니다. | 숫자 |
| 기록 차트 | 데이터 로깅 채널의 과거 데이터를 시계열 그래프로 조회합니다. 기간 선택과 다중 변수 비교를 지원하며, 막대 그래프 모드에서는 평균, 합계, 최소, 최대, 변화량 중 하나로 집계합니다. | 데이터 로깅 채널 |
| 기록 테이블 | 데이터 로깅 채널의 데이터를 표로 조회합니다. 기간 필터, 페이지 이동, CSV 내보내기를 지원합니다. | 데이터 로깅 채널 |
| 라벨 | 변수와 연결되지 않는 고정 텍스트를 표시합니다. 폰트 크기, 글꼴, 굵기, 색상을 설정할 수 있습니다. | - |
위젯은 드래그로 위치와 크기를 변경하고, 편집 메뉴에서 타입 또는 연결 변수를 변경할 수 있습니다. 복제와 삭제도 같은 메뉴에서 수행하며, 삭제한 위젯은 복구되지 않습니다.
배포 모드
배포 모드는 완성한 대시보드를 편집 화면 없이 최종 사용자용 화면으로 전환하는 기능입니다. 배포 → 배포 설정에서 표시할 대시보드와 기본 대시보드, 로고와 표시 제목, 그리고 4자리 해제 PIN 을 설정합니다. 배포 모드에서는 사이드바 대신 간결한 상단 메뉴만 표시되며 프로젝트를 편집할 수 없습니다.
